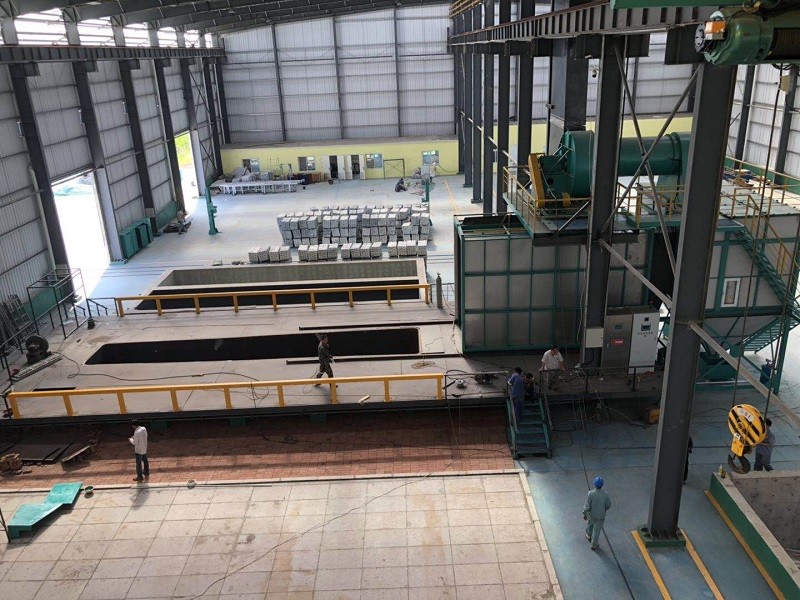

কোল্ড রোলড স্টিলের জন্য 1650 মিমি ক্রমাগত হট ডপ গ্যালভানাইজিং লাইন

ক্রমাগত হট ডপ গ্যালভানাইজিং উত্পাদন লাইন

Ⅰউৎপাদন লাইন প্রযুক্তির মূল পয়েন্টঃ
প্রকল্পটি তিনটি সিস্টেমের সমন্বয়ে গঠিত, এটি স্বয়ংক্রিয় হট ডপ গ্যালভানাইজিং, পরিবেশগত নিয়ন্ত্রণ ব্যবস্থা, সরবরাহ ব্যবস্থা, মোট প্রকল্পটি পরিবেশ সুরক্ষার উপর ভিত্তি করে,শক্তি সঞ্চয় এবং মানবশক্তি হ্রাস.
মূল প্রযুক্তি:
1. একটি সম্পূর্ণ স্বয়ংক্রিয় পরিবেশ সুরক্ষা গরম galvanizing উত্পাদন লাইন প্রকল্প
2. অটো লজিস্টিক কন্ট্রোল সিস্টেম, উত্পাদন বীট অনুযায়ী রিয়েল টাইম সমন্বয় যেতে পারেন, সম্পদ দক্ষতার সঙ্গে ব্যবহার.
3. চুলা জিংক পাত্র, চুলা গরম করার জন্য পরিষ্কার শক্তি গ্রহণ করেতাপমাত্রাস্বয়ংক্রিয় নিয়ন্ত্রণ, জিংক পাত্রের সেবা জীবন বাড়াতে
4সমস্ত বর্জ্য গ্যাস সংগ্রহ বন্ধ, কেন্দ্রীভূত চিকিত্সা এবং নিষ্কাশন মান, শূন্য নির্গমন।

Ⅱ. প্রযুক্তিগত পরামিতি
1- জিংক পাত্রের আকারঃ অ-ফেরো পাত্র, সিরামিক পাত্র 4 × 1 × 1 মিটার, ধারণক্ষমতা প্রায় 26 টন।
2. উৎপাদনঃ১০০০ টন/বছর
3. গরম করার ধরন: বৈদ্যুতিক গরম
4. ওয়ার্ক শিফটঃ 3 শিফট ((8 ঘন্টা / শিফট, বার্ষিক কাজের সময় 300 দিন,3 শিফট,দৈনিক কাজের সময় 20 ঘন্টা)
5.আউটপুটঃ লুপ আকৃতি, তিনটি জুড়ে স্প্যান 6.5 মিটার, দৈর্ঘ্য 36.4 মিটার, বিস্তারিত আউটপুট পরিকল্পনায়।
6বিদ্যুৎ ও পানি
6.1 বৈদ্যুতিক সরঞ্জামগুলির সর্বাধিক শক্তি প্রায় 500Kw।
6.2 গড় 1 টন উৎপাদন প্রয়োজন 0.01m³পানি, চাপ 0.2MPa কম হতে পারে না।
6.3 পানির পিএইচ স্তর 6.5 থেকে 8 এর মধ্যে, নলের জল, নদী বা কূপের জল ব্যবহার করা যেতে পারে,প্রধানত উৎপাদন চলাকালীন খরচ বাড়ানোর জন্য।
7- পরিবেশ সুরক্ষা চিকিত্সা ব্যবস্থাঃস্বাস্থ্যকর উত্পাদন জন্য বর্জ্য গ্যাস এবং বর্জ্য কঠিন চিকিত্সা।
8সংকুচিত বায়ুঃ রক্তপাতের চাপ 0.6Mp/cm², বায়ু চাহিদা 6m³/ এইচ.

Ⅲ. সিস্টেম লেআউট
1. লেআউট বর্ণনা
1.1গরম ডুব galvanizing ট্যাংক এবং লোডিং & আনলোডিং workpiece,সমস্ত উত্পাদন লাইন 1 জুড়ে adopts,6.5 মিটার,কারখানার বিন্যাস. লোডিং * এক জুড়ে লোডিং, কাঁচামাল এবং সমাপ্ত পণ্য এবং এক জুড়ে সংযোগ,এক জুড়ে প্রাথমিক গরম ডপ গ্যালভানাইজিং সরঞ্জাম.
1.২ ম্যানুয়ালি লোডিং এবং আনলোডিং ওয়ার্কপিস, অন্যান্য অপারেশন সব স্বয়ংক্রিয়ভাবে চালানো হয়.
1.৩ সকল স্বয়ংক্রিয় যন্ত্রপাতি ম্যানুয়াল/অটোমেটিক অপারেশন সেট করা হয়।
2. সমতল বিন্যাস চিত্র


Ⅳপ্রযুক্তিগত প্রক্রিয়া
1.হট ডপ গ্যালভানাইজিং প্রযুক্তিগত প্রক্রিয়া

2.সম্পূর্ণ স্বয়ংক্রিয় অপারেশন প্রক্রিয়া কর্ম

2.১ ম্যানুয়ালি ক্রেনকে লোডিং পজিশনে চালানো এবং গ্রুপে ম্যানুয়ালি ঝুলানো, সমাপ্তির পর সিগন্যাল;

2.২ সম্পূর্ণ স্বয়ংক্রিয় রোলস গ্যালভানাইজিং সরঞ্জাম প্রাক চিকিত্সা টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুকরো টুক

2.3অনলোডিং এলাকায় ওয়ার্কপিস লোডিং কার্ডে প্রবেশ করে, সহায়ক উপাদান দ্বারা শুকানোর পথে পরিচালিত হওয়ার পরে, ওয়ার্কপিসটি আনলোডিং মেশিনের মাধ্যমে জিংক তরল মধ্যে উত্তোলন করা হয়;

2.4 নিমজ্জন জিংক তরল মাধ্যমে নিমজ্জন জিংক সিস্টেম, নিমজ্জন সময় সন্তুষ্ট পরে centrifuge এবং centrifuge দ্বারা উত্থাপিত এবং তারপর আনলোড এলাকায় সরানো;

2.5 কাজ করা টুকরোটি জিংক ব্লাস্টিং, কুলিং এবং প্যাসিভেশনে ঢেলে দিন;
2.6 অবশেষে ডিসচার্জ কনভেয়র বেল্টে ঢালুন, পরীক্ষার পরে সংরক্ষণ করুন।

Ⅴউৎপাদন লাইন মৌলিক সরঞ্জাম, কর্মক্ষমতা এবং পরামিতি

1)অটোমেটিক রানিং ট্রান্সমিশন সিস্টেম

1. সরঞ্জাম কর্মক্ষমতা এবং উপাদান কনফিগারেশন

1.1 গ্যান্ট্রি টাইপ স্বয়ংক্রিয় ভ্রমণকারী ক্রেনটি ট্যাঙ্কের উভয় পাশের মধ্যে ভ্রমণ করে প্রাক চিকিত্সা সিলিং রুমে অবস্থিত।

সরঞ্জামের পরামিতিঃ

1 প্রধান ইঞ্জিনঃ L31m ((দুই রেল দৈর্ঘ্য) * W2.3 ((দুই রেল কেন্দ্র দূরত্ব) * H4.5m ((পরিবেশী সহায়ক সুবিধা)

2 গ্যান্ট্রি টাইপ মিডল রেল একক মেরু pickling ক্রেনঃ 1 সেট, স্তর ভ্রমণ V=6-15m/min ((ফ্রিকোয়েন্সি নিয়ন্ত্রণ), উত্তোলন অপারেশন V=5-15m/min ((ফ্রিকোয়েন্সি নিয়ন্ত্রণ), উত্তোলন উচ্চতা 3200mm,উত্তোলনের গুণমান≤1000kg ((কন্টেইনার পোল, র্যাক এবং টুকরো ওজন)

3 রানিং পিচ সময়ঃ 10 মিনিট ((উপরে 10 মিনিট সামঞ্জস্য করতে পারেন)

4 উপাদান লোডিং erector এর উত্তোলন উচ্চতা 1 মিটার

1.২ সহায়ক উপাদান ট্রলি এবং শুকানোর গ্যালারিঃ

আকার:6500mmx700mm

শক্তিঃ ১৮ কিলোওয়াট

1.৩ ডিসচার্জিং কনভেয়র

আকারঃ 3000mmx700mm

শক্তিঃ ১২ কিলোওয়াট

2) সরঞ্জাম, সুবিধা ক্ষয় প্রতিরোধ।

1. ট্যাংক অ্যান্টি-কোরোসিওনঃ
ট্যাঙ্ক কাঠামোঃ স্থল উপর কংক্রিট ভিত্তি তৈরি করুন এবং বহিরাগত ব্যবহারের জন্য পূর্বনির্ধারিত নোঙ্গর শক্তিশালী করুন।
ট্যাঙ্কের পরামিতিঃ

2সরঞ্জাম বেস জারা
ফ্লাক্স প্রসেসিং সিস্টেম গ্রাউন্ড অ্যান্টি-কোরোসিওন, প্রাক-ট্র্যাটমেন্ট ট্যাঙ্ক ফাউন্ডেশন গ্রাউন্ড অ্যান্টি-কোরোসিওন, কুলিং এবং প্যাসিভেশন ট্যাঙ্ক গ্রাউন্ড অ্যান্টি-কোরোসিওন।
ক্ষয় প্রতিরোধীঃ কংক্রিট কাঠামোর পৃষ্ঠের উপর 5 মিমি FRP প্রয়োগ করুন
3) জিংক পাত্র এবং গরম নিয়ন্ত্রণ সিস্টেম
1. জিংক পাত্র এবং গরম করার সিস্টেমঃ
1.1 জিংক পাত্র
জ্যামিতি আকার এবং workpiece galvanized এর আউটপুট চাহিদা অনুযায়ী, galvanizing ট্যাংক আকার ((দৈর্ঘ্য ×প্রস্থ ×গভীরতা ×স্থলতা): 4000 ×1000 ×1000 ×300,উচ্চ তাপমাত্রা প্রতিরোধের একবার ঢালাই জিংক পাত্র গঠনের জন্য castableএর গ্যারান্টি সময়কাল 4 বছর, স্বাভাবিক ব্যবহার

1.2 জিংক ট্যাংক গরম করার সরঞ্জামঃ উৎপাদন requirement সন্তুষ্ট এবং গলিত জিংক গতি বিবেচনা, প্রায় 324KW দ্বারা গণনা লোড হয়।সরঞ্জাম আন্তর্জাতিক উন্নত সিলিকন কার্বাইড রড দ্বারা তৈরি galvanizing বিশেষ গরম রড গ্রহণ করা হয়, উচ্চ গরম দক্ষতা, দীর্ঘ সেবা জীবন, সম্পূর্ণরূপে পুরানো কোয়ার্টজ টিউব সুরক্ষা কভার প্রতিরোধের তারের গরম প্রতিস্থাপন। প্রতিটি হিটার শক্তি 18KW,380V, Y সংযোগ, মোট 18 গ্রুপ।প্রতিটি হিটার এসএসআর মডিউল ব্যবহার, স্বয়ংক্রিয় আবাসন দ্বারা বুদ্ধিমান যন্ত্র নিয়ন্ত্রণ তাপমাত্রা। উচ্চ নিয়ন্ত্রণ সঠিক, সমস্যা মুক্ত, রক্ষণাবেক্ষণ মুক্ত।

1.3 ফ্লাক্স ট্যাংক গরম করা
অভ্যন্তরীণ সঞ্চালন বৈদ্যুতিক গরম করার সিস্টেম।
স্পেসিফিকেশন এবং প্রযুক্তিগত পরামিতিঃ

2ওজন ব্যবস্থাঃ
স্বয়ংক্রিয় নিয়ন্ত্রণ, সর্বোচ্চ 100kg/বাস্কেট, নির্ভুলতা ±2kg
3পাত্রের মধ্যে ঢোকার পদ্ধতি
পুরো সরঞ্জাম, পাত্র মধ্যে সময় রেকর্ড, 1 ঝুড়ি/মিনিট ((অন্তর্নিহিত নিমজ্জন সময় অনুমোদিত premise)
4পাত্রের মধ্যে নিমজ্জন সিস্টেমঃ
ট্রান্সমিশন সরঞ্জাম, উৎপাদন বিট অনুযায়ী নিমজ্জন সময় নিয়ন্ত্রণ।
5পাত্র সেন্ট্রিফুগ সিস্টেম থেকে বেরিয়ে
সম্পূর্ণ সরঞ্জাম, স্বয়ংক্রিয় নিয়ন্ত্রণ, স্বয়ংক্রিয় সেন্ট্রিফুগ ফাংশন সহ
6গ্যালভানাইজিং ক্যাসেট টার্নআউন্ড সিস্টেমঃ
স্বয়ংক্রিয়ভাবে বীট অনুযায়ী বাস্কেট ঘূর্ণন নিয়ন্ত্রণ
মোট শক্তির উপরে 20KW
৪) চিকিত্সার পরঃ
1. জিংক ব্লাস্টিং সিস্টেম:
লোডিং এবং উপাদান আনলোড স্বয়ংক্রিয়ভাবে, ক্ষমতা 2KW হয়
2শীতল সিস্টেম:
লোডিং এবং উপাদান আনলোড স্বয়ংক্রিয়ভাবে, ক্ষমতা 2KW হয়
3প্যাসিভেশন সিস্টেম:
লোডিং এবং উপাদান আনলোড স্বয়ংক্রিয়ভাবে, ক্ষমতা 2KW হয়
4স্পিন-ড্রাইং সিস্টেমঃ
লোডিং এবং উপাদান আনলোড স্বয়ংক্রিয়ভাবে, ক্ষমতা 5KW হয়

Ⅵ.পরিবেশ সুরক্ষা সরঞ্জাম ((জিংক ধুলো, বর্জ্য জল এবং বর্জ্য অ্যাসিড)
1হাইড্রোক্লোরিক এসিড কুয়াশা এবং নিষ্কাশন গ্যাস চিকিত্সা সিস্টেম
হাইড্রোক্লোরিক অ্যাসিড কুয়াশা, মূলত অ্যাসিড ওয়াশিং ট্যাঙ্ক এবং ফ্লাক্স ট্যাঙ্ক বাষ্প থেকে, অ্যাসিড কুয়াশা এবং বাষ্পের মিশ্রণ।
1.1প্রযুক্তিগত নকশা
