শক্তি সংরক্ষণ 1580 * 700 * 1000mm গরম ডিপ Galvanizing লাইন তেল এবং জং মুছে ফেলার জন্য

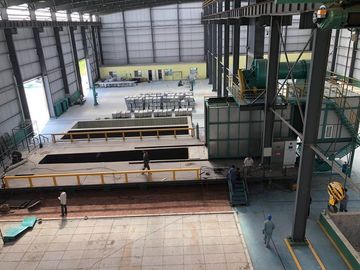

1580 * 700 * 1000 তেল এবং মরিচা সরানোর জন্য হট ডিপ গ্যালভানাইজিং লাইন

Ⅰ. Ⅰ। Production line technology key points: উত্পাদন লাইন প্রযুক্তি মূল পয়েন্ট:
প্রকল্পটি তিনটি সিস্টেম নিয়ে গঠিত, এটি স্বয়ংক্রিয় হট ডুব গ্যালভানাইজিং, পরিবেশ নিয়ন্ত্রণ ব্যবস্থা, লজিস্টিকাল সিস্টেম, মোট প্রকল্পটি পরিবেশ সংরক্ষণ, শক্তি সঞ্চয় এবং জনশক্তি হ্রাস উপর ভিত্তি করে।
মূল প্রযুক্তি:
1. সম্পূর্ণরূপে স্বয়ংক্রিয় পরিবেশ সুরক্ষা গরম গালভানাইজিং উত্পাদন লাইনের একটি প্রকল্প
২. অটো লজিস্টিকাল কন্ট্রোল সিস্টেম, উত্পাদন বীট অনুসারে রিয়েল টাইম সমন্বয় করতে পারে, দক্ষতার সাথে রিসোর্স ব্যবহার করতে পারে।
3. চুল্লি দস্তা পাত্র গরম করার জন্য পরিষ্কার শক্তি গ্রহণ করে, চুল্লি তাপমাত্রা স্বয়ংক্রিয় নিয়ন্ত্রণ, দস্তা পাত্রের পরিষেবা জীবনকে দীর্ঘায়িত করে
4. সমস্ত বর্জ্য গ্যাস সংগ্রহ বন্ধ, কেন্দ্রীভূত চিকিত্সা এবং স্রাব মান, শূন্য নির্গমন।

Ⅱ. Ⅱ। technical parameters প্রযুক্তিগত পরামিতি
1. দস্তা পাত্রের আকার: অ লৌহঘটিত পাত্র, সিরামিক পাত্র 4 × 1 × 1 মি, ক্ষমতা প্রায় 26 টি।
2. আউটপুট: 1000 ট / বছর
3. গরম করার ধরণ: বৈদ্যুতিক গরম
4. কাজের শিফট: 3 শিফট (8 ঘন্টা / শিফট, বছরের কাজের সময় 300 দিন, 3 শিফট, দিনের কাজের সময় 20 ঘন্টা)
৫. লেআউট: লুপের আকার, তিনটি স্প্যান জুড়ে .5.৫ মিটার, দৈর্ঘ্য ৩.4.৪ মিটার, লেআউট পরিকল্পনার বিবরণ।
6. বৈদ্যুতিক এবং জল
.1.১ বৈদ্যুতিক সরঞ্জামগুলির সর্বোচ্চ শক্তি প্রায় 500KW।
.2.২ গড়ে 1ton উত্পাদন প্রয়োজন 0.01 মি³ জল, চাপ 0.2MPa এর চেয়ে কম করতে পারে না।
.3.৩ জলের পিএইচ স্তর 6.৫ থেকে ৮, নলের জল, নদীর পানি বা কূপের জল গ্রহণযোগ্য, মূলত উত্পাদনকালীন সময়ে পরিপূরক সরবরাহের জন্য।
7. পরিবেশ সুরক্ষা চিকিত্সা ব্যবস্থা: স্বাস্থ্যকর উত্পাদন করার জন্য বর্জ্য গ্যাস এবং অপচয়কারী শক্ত চিকিত্সা।
8. সংকুচিত বায়ু: রক্ত ​​চাপ 0.6Mp / সেমি², বায়ু চাহিদা 6 মি³/ ঘঃ।

Ⅲ. Ⅲ। System layout সিস্টেম বিন্যাস
1. লেআউট বর্ণনা
1.1 প্রতিটি হট ডুব গ্যালভানাইজিং ট্যাঙ্কগুলি এবং লোডিং ও ওয়ার্কপিসটি আনডোলিংয়ের যৌক্তিকতা বিবেচনা করে, পুরো প্রোডাকশনলাইনটি 1 জুড়ে, 6.5 মিটার, কারখানার লেআউট গ্রহণ করে L লোডিং * একের ওপারে আনডলিং, কাঁচামাল এবং সমাপ্ত পণ্য এবং একের মধ্যে সংযোগ জুড়ে, প্রাথমিক গরম ডুব গ্যালভানাইজিং সরঞ্জামগুলিতে এক (সিএডিতে বিশদ)
১.২ মনোলি ওয়ার্কপিস লোড এবং আনলোড, অন্যান্য ক্রিয়াকলাপ স্বয়ংক্রিয়ভাবে চালিত।
1.3 সমস্ত স্বয়ংক্রিয় সরঞ্জাম হ্যান্ড / স্বয়ংক্রিয় অপারেশন সেট করা হয়।
2. প্লেন বিন্যাস ডায়াগ্রাম

প্রযুক্তিগত প্রক্রিয়া
1. হট ডিপ গ্যালভানাইজিং প্রযুক্তিগত প্রক্রিয়া

2। সম্পূর্ণ স্বয়ংক্রিয় অপারেশন প্রক্রিয়া ক্রিয়া

2.1 অপারেটিং ম্যানুয়াল ক্রেন লোডিং পজিশনে, এবং ম্যানুয়ালি গ্রুপে ঝুলবে, সমাপ্তির পরে সংকেত;

২.২ প্রাক-চিকিত্সা সম্পূর্ণ স্বয়ংক্রিয় রোলার গ্যালভানাইজিং সরঞ্জামগুলি ওয়ার্কপিসকে অবনমিত ট্যাঙ্ক, রিংসিং ট্যাঙ্ক, অ্যাসিড ট্যাঙ্ক এবং ধারাবাহিকভাবে ফ্লাক্সিং ট্যাঙ্কে উত্তোলন করে, তারপরে আনলোডিং এলাকায় রেখে দেওয়া হয়;

আনডোলিং এরিয়াতে 2.3 ওয়ার্কস সহকারী উপাদান দ্বারা শুকনো উত্তরণে নেতৃত্ব দেওয়ার পরে লোডিং ঝুড়িতে প্রবেশ করুন, ওয়ার্কপিসটি জিংক তরলে আনলোডিং মেশিন দ্বারা উত্তোলন করা হয়;

2.4 নিমজ্জন জিংক সিস্টেমের মাধ্যমে দস্তা তরলে নিমগ্ন, নিমজ্জন সময় সন্তুষ্ট করার পরে সেন্ট্রিফিউজ এবং সেন্ট্রিফিউজ দ্বারা উত্তোলন করা হয় এবং তারপরে আনলোডিং অঞ্চলে চলে যান;

2.5 ব্লাস্টিং দস্তা, শীতলকরণ এবং উত্তরণে ওয়ার্কপিস pourালা;
2.6 অবশেষে স্রাব পরিবাহক বেল্ট pourালাও, পরীক্ষার পরে স্টোরেজ।

P. উত্পাদন লাইন বেসিক সরঞ্জাম, কর্মক্ষমতা এবং পরামিতি

1) স্বয়ংক্রিয় চলমান সংক্রমণ সিস্টেম

1. সরঞ্জাম কর্মক্ষমতা এবং উপাদান কনফিগারেশন

1.1 গ্যান্ট্রি টাইপ স্বয়ংক্রিয় ট্র্যাভেল ক্রেন ট্র্যাঙ্কিং ক্রেনটি প্রিচারেটমেন্ট সিল রুমে রয়েছে এবং ট্যাঙ্কের উভয় পক্ষের মধ্যে ভ্রমণ করে।

সরঞ্জাম পরামিতি:

Engineমিন ইঞ্জিন: L31 মিটার (দুটি রেলের দৈর্ঘ্য) * ডাব্লু 2.3 (দুটি রেল কেন্দ্রের দূরত্ব) * এইচ 4.5 মিটার (পার্শ্ববর্তী সহায়তার সুবিধা)

জ্যান্ট্রি টাইপ মিডল রেল সিঙ্গল মেরু পিকিং ক্রেন: 1 সেট, লেভেল ট্র্যাভেলিং ভি = 6-15 মি / মিনিট (ফ্রিকোয়েন্সি কন্ট্রোল), উত্তোলন অপারেশন ভি = 5-15 মি / মিনিট (ফ্রিকোয়েন্সি কন্ট্রোল), উত্তোলনের উচ্চতা 3200 মিমি, উত্তোলনের গুণমানের -1000 কেজি (ধারণ করে) মেরু, আলনা এবং টুকরা ওজন)

রুনিং পিচ সময়: 10 মিনিট (10 মিনিটের উপরে সামঞ্জস্য করতে পারেন)

উপাদান লোডিং ইরেক্টর এর উত্তোলন উচ্চতা 1 মি

1.2 সহায়ক উপাদান ট্রলি এবং শুকানোর গ্যালারী:

আকার: 6500mmx700mm

শক্তি: 18KW

1.3 ডিসচার্জ কনভেয়র

আকার: 3000mmx700mm

শক্তি: 12KW

2) সরঞ্জাম, সুবিধা জারা প্রতিরোধ।

1. ট্যাঙ্ক বিরোধী জারা:
ট্যাঙ্ক কাঠামো: জমিতে কংক্রিট ভিত্তি তৈরি করুন এবং বাহ্যিক ব্যবহারের জন্য প্রিসেট অ্যাঙ্করিংকে শক্তিশালী করুন।
ট্যাঙ্ক পরামিতি:

2. সরঞ্জাম বেস জারা
ফ্লাক্স প্রসেসিং সিস্টেম গ্রাউন্ড অ্যান্টি-জারা, প্রিট্রেটমেন্ট ট্যাঙ্ক ফাউন্ডেশন গ্রাউন্ড অ্যান্টি-জারা, কুলিং এবং প্যাসিভেশন ট্যাঙ্ক গ্রাউন্ড অ্যান্টি-জারা।
অ্যান্টি-জারা: কংক্রিট কাঠামোর পৃষ্ঠের উপর 5 মিমি এফআরপি প্রয়োগ করুন
3) দস্তা পাত্র এবং হিটিং নিয়ন্ত্রণ ব্যবস্থা
1. দস্তা পাত্র এবং হিটিং সিস্টেম:

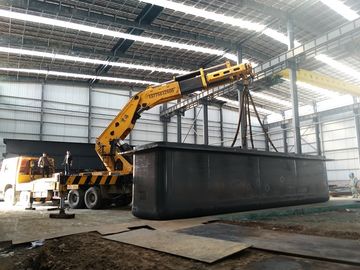

1.1 দস্তা পাত্র
According to the geometry size and output demands of workpiece galvanized, the size of galvanizing tank(length ×width ×depth ×thickness): 4000×1000×1000×300 , high temperature resistance castable once casting to form zinc pot, capacity is about 18t, round bottom. জ্যামিতির আকার এবং ওয়ার্কপিস গ্যালভানাইজের আউটপুট চাহিদা অনুযায়ী গ্যালভানাইজিং ট্যাঙ্কের আকার (দৈর্ঘ্য × প্রস্থ × গভীরতা × বেধ): 4000 × 1000 × 1000 × 300, উচ্চ তাপমাত্রা প্রতিরোধের castালাই একবার দস্তা পাত্র গঠনের জন্য, ক্ষমতা প্রায় 18t গোলাকার নীচে। Its guarantee period is 4 years, normal use এর গ্যারান্টি সময়কাল 4 বছর, সাধারণ ব্যবহার

1.2 Zinc tank heating equipment: to satisfied to production re quirement and consider molten zinc speed, is loading about 324KW by calculated. 1.2 জিংক ট্যাঙ্ক হিটিং সরঞ্জাম: উত্পাদন পুনরায় ক্রেয়ারমেন্ট সন্তুষ্ট এবং গলিত দস্তা গতি বিবেচনা, গণনা দ্বারা প্রায় 324KW লোড হচ্ছে। The equipment is adopting galvanizing spec ial heating rod made by international advanced silicon carbide rod, high hot efficiency, long servicing life, completely replace outdated quartz tube protection cover resistance wire heating. সরঞ্জাম আন্তর্জাতিক উন্নত সিলিকন কার্বাইড রড, উচ্চ গরম দক্ষতা, দীর্ঘ পরিবেশন জীবন দ্বারা সম্পূর্ণরূপে পুরানো কোয়ার্টজ টিউব সুরক্ষা কভার প্রতিরোধের তারের গরম প্রতিস্থাপন গ্যালভানাইজিং স্পেক আইয়াল হিটিং রড গ্রহণ করছে। Each heater power is 18KW,380V, Y connection, total 18 groups. প্রতিটি হিটার পাওয়ার 18 কেডব্লিউ, 380 ভি, ওয়াই সংযোগ, মোট 18 টি গ্রুপ। Each heater use SSR module, intelligent instrument control temperature by automatic accommodation. প্রতিটি হিটার এসএসআর মডিউল ব্যবহার করে, স্বয়ংক্রিয় আবাসন দ্বারা বুদ্ধিমান উপকরণ নিয়ন্ত্রণ তাপমাত্রা। High controlling precise, trouble-free, maintenance-free. উচ্চ নিয়ন্ত্রণকারী সুনির্দিষ্ট, সমস্যা-মুক্ত, রক্ষণাবেক্ষণ-মুক্ত।

1.3 ফ্লাক্স ট্যাঙ্ক গরম
অভ্যন্তরীণ সংবহন বৈদ্যুতিক গরম করার সিস্টেম।
বিশেষ উল্লেখ এবং প্রযুক্তিগত পরামিতি:

2. ওজন সিস্টেম:
স্বয়ংক্রিয় নিয়ন্ত্রণ, সর্বাধিক 100 কেজি / ঝুড়ি, যথার্থতা 2kg
৩. পাত্রের মধ্যে রাখার ব্যবস্থা
পুরো সরঞ্জাম, পাত্র সময়, 1 ঝুড়ি / মিনিট রেকর্ড (নিমজ্জন সময় অধীনে অনুমতি দেয়)
4. পাত্র নিমজ্জন সিস্টেম:
সংক্রমণ সরঞ্জাম, উত্পাদন বীট অনুযায়ী নিমজ্জন সময় নিয়ন্ত্রণ।
৫. পাত্র সেন্ট্রিফিউজ সিস্টেমের বাইরে
অটো সেন্ট্রিফিউজ ফাংশন সহ পুরো সরঞ্জাম, স্বয়ংক্রিয় নিয়ন্ত্রণ
6. গালভানাইজিং ঝুড়ি টার্নআরন্ড সিস্টেম:
স্বয়ংক্রিয়ভাবে বিট অনুযায়ী ঘুড়ির টার্নআরআন্ড নিয়ন্ত্রণ করুন
মোট পাওয়ারের উপরে 20KW
4) পোস্ট চিকিত্সা:
1. ব্লাস্টিং দস্তা সিস্টেম:
স্বয়ংক্রিয়ভাবে উপাদান লোড এবং আনলোড হচ্ছে, পাওয়ারটি 2KW
2. কুলিং সিস্টেম:
স্বয়ংক্রিয়ভাবে উপাদান লোড এবং আনলোড হচ্ছে, পাওয়ারটি 2KW
৩. প্যাসিভেশন সিস্টেম:
স্বয়ংক্রিয়ভাবে উপাদান লোড এবং আনলোড হচ্ছে, পাওয়ারটি 2KW
4. স্পিন শুকানোর সিস্টেম:
স্বয়ংক্রিয়ভাবে উপাদান লোড এবং আনলোড হচ্ছে, পাওয়ারটি 5KW

Ⅵ।পরিবেশ সুরক্ষা সরঞ্জাম (দস্তা ধুলো, বর্জ্য জল এবং বর্জ্য অ্যাসিড)

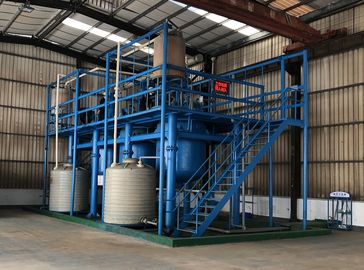

1. হাইড্রোক্লোরিক অ্যাসিড কুয়াশা এবং নিষ্কাশন গ্যাস চিকিত্সা সিস্টেম
হাইড্রোক্লোরিক অ্যাসিড মিস্ট আমি মূলত অ্যাসিড ওয়াশিং ট্যাঙ্ক এবং ফ্লাক্স ট্যাঙ্ক বাষ্প থেকে প্রাপ্ত, এটি অ্যাসিড কুয়াশা এবং বাষ্পের মিশ্রণ।
1.1 প্রযুক্তি নকশা

অ্যাসিড কুয়াশা শোষণ প্রক্রিয়া প্রবাহ ডায়াগ্রাম
1.2 ডিভাইসের বিবরণ:
1.2.1 অ্যাসিড কুয়াশা সিল করা ঘর: আকার প্রায় 16500 * 2500 * 3000 মিমি
