উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | xly |
ন্যূনতম চাহিদার পরিমাণ: | 1 বিন্যাস করুন |
---|---|
মূল্য: | negotiation |
প্যাকেজিং বিবরণ: | আদর্শ রপ্তানি packing |
ডেলিভারি সময়: | 90days |
পরিশোধের শর্ত: | L/C, D/A, D/P, T/T |
হট ডিপ গ্যালভানাইজিং প্ল্যান্টের xly জিঙ্ক ট্যাঙ্ক স্বয়ংক্রিয় হিটিং সিস্টেম
বৈশিষ্ট্য:
হট-ডিপ গ্যালভানাইজিং প্রসেস ডিজাইনের বৈশিষ্ট্যের উপর ভিত্তি করে, এর মত মূলনীতি
উচ্চ গতির পালস হিটিং, ইউনিফর্ম হিটিং, উচ্চ তাপ দক্ষতা, দস্তা ট্যাঙ্কের জীবন প্রসারিত করে।
হিটিং কন্ট্রোল সিস্টেম, রিয়েল-টাইম ডেটা পর্যবেক্ষণের পুরো প্রক্রিয়া, ত্রুটি নির্ণয়, অ্যালার্ম।দস্তা তরল 20% সংরক্ষণ করুন
আসন্ন বাতাস গরম করার জন্য নিষ্কাশন গ্যাসের ব্যবহার, জ্বালানী খরচ 10% কমানো যেতে পারে।
প্রধান উত্পাদন galvanizing ট্যাংক লাইন:
1. গ্যালভানাইজিং ট্যাঙ্ক
1.1 ওয়ার্কপিস গ্যালভানাইজডের জ্যামিতি আকার এবং আউটপুট চাহিদা অনুসারে, গ্যালভানাইজিং কেটলির আকার (দৈর্ঘ্য × প্রস্থ × গভীরতা × বেধ × প্রান্তের প্রস্থ), গোলাকার নীচে এবং গোলাকার কোণ, দস্তা ক্ষমতা টনেজ নির্ধারণ, মোট ওজন টনেজ গণনা করুন (এর সাথে দস্তার পাত্রের জন্য প্রয়োজনীয় ইস্পাত বারকে শক্তিশালী করা), এর উপাদান হল XG-08।)
1.2 তৈরির মান:
① বাঁক এবং নিবিড় অংশের জন্য উপাদানটিতে কোনও আঘাতের চিহ্ন থাকা উচিত নয়, সমস্ত ঢালাই ফাটল প্রকৃতির, সমতল এবং সোজা হওয়া উচিত, এটি সংশোধন করার জন্য যান্ত্রিক শক্তি অনুমোদিত নয়৷
② ওয়েল্টিং ক্র্যাক লেআউট এবং উপাদান জয়েন্টকে JB/ZQ4000.3-86 বাট-জয়েন্ট এবং ওয়েল্ডিং চীন প্রজাতন্ত্রের মান নির্ণয় করা উচিত।
③ ওয়েল্ডিং ক্র্যাক টেস্টিং এক্সিকিউট JB4730-94 প্রেসার ভেসেল নন-ডেস্ট্রাকটিভ স্ট্যান্ডার্ড অফ চায়না।)
2.গ্যালভানাইজিং ট্যাংক গরম
2.1 গ্যালভানাইজিং ফার্নেসের প্রযুক্তিগত পরামিতি
সিস্টেমটি গরম করার চুল্লি, বার্নিং সিস্টেম, কন্ট্রোল সিস্টেম এবং আরও অনেক কিছু নিয়ে গঠিত।ফার্নেস ভারী তেল বা প্রাকৃতিক গ্যাসের জন্য গরম করার শক্তি, জ্বালানী প্রবাহের স্বয়ংক্রিয় নিয়ন্ত্রণ, চুল্লিতে তাপমাত্রার আরও ভাল নিয়ন্ত্রণ যাতে দস্তা তরলের তাপমাত্রা আরও অভিন্ন স্থিতিশীল থাকে।)
2.2 মাত্রা
ওয়ার্কপিস গ্যালভানাইজডের জ্যামিতি আকার এবং আউটপুট চাহিদা অনুযায়ী, গ্যালভানাইজিং কেটলির আকার (দৈর্ঘ্য × প্রস্থ × গভীরতা × বেধ × প্রান্ত প্রস্থ), উদাহরণস্বরূপ: গ্যালভানাইজিং ট্যাঙ্ক 7000×1200 × 2200mm(L×W×D), ফার্নেস বডি (মোটামুটি):9000×3200×1800mm
2.3 প্রযুক্তিগত পরামিতি
দস্তা তরল কাজের তাপমাত্রা (℃) 435-450 ±2;
চুল্লি (ফ্লু) তাপমাত্রা (℃) ≤650;
চুল্লি প্রাচীর তাপমাত্রা (℃) ≤50;
তাপমাত্রা ওঠানামা সহনশীলতা (℃):±2
চুল্লি শরীরের গরম করার অভিন্নতা (℃):±2
বার্নারের সংখ্যা (ইউনিট): 2 ইউনিট, 450 কিলোওয়াট/ইউনিট, খরচ: 30 কেজি / ঘন্টা
2.4 অন্যান্য প্যারামিটার
সমস্ত বিস্ফোরণ-প্রুফ ল্যাম্প লাইটিং টানেল)
2.5 প্রযুক্তিগত কর্মক্ষমতা)
উদাহরণস্বরূপ: গ্যালভানাইজিং ট্যাঙ্ক 7000×1200×2200mm(L×W×D)
9000×3200×1800mm(ফার্নেস বডি(রুফ):9000×3200×1800mm
উত্পাদন ক্ষমতা: 20000 টন / বছর
ট্যাঙ্কে দস্তা ক্ষমতা: 282 টন)
দস্তা তরল কাজের তাপমাত্রা: 435-450 ℃
ফার্নেস (ফায়ার টানেল) তাপমাত্রা :580 - 620℃
সম্পূর্ণ শক্তি তাপমাত্রা বৃদ্ধির গতি: 60 ~ 200 ℃/h, সেটিং বক্ররেখা অনুযায়ী স্বয়ংক্রিয়ভাবে সামঞ্জস্য করা যেতে পারে
ধোঁয়ার উপায়: একটি ধোঁয়া নিষ্কাশন ফ্যান ব্যবহার করে, চুল্লির চাপ অনুযায়ী, এসি ফ্রিকোয়েন্সি নিয়ন্ত্রণ গতি।
2.6 চুল্লির প্রধান অংশ
a. চুল্লির জন্য ইস্পাত কাঠামো
ফার্নেস শেল, আগুন প্রতিরোধী তুলো মডিউল, ফায়ার কম্বল এবং অন্যান্য উপকরণ সহ
খ.চুল্লি গঠন :)
চুল্লির পাশের প্রাচীরের গঠন: চুল্লির বডির নীচে এবং স্ট্যান্ডার্ড ইটের গাঁথুনির অভ্যন্তরীণ গহ্বর, গঠনে 6 মিমি পুরু ইস্পাত প্লেট ঢালাই ফার্নেস শেল, স্টোভ প্লেটের মধ্যবর্তী গহ্বরটি কাচের ফাইবারে ভরা, ফার্নেস শেলটি ইস্পাত শক্তিবৃদ্ধি তৈরি.
ফার্নেস গঠন: গ্যালভানাইজিং ট্যাঙ্কের একতরফা তির্যক বিন্যাসের উভয় প্রান্তে উচ্চ গতির বার্নার সেট করুন, কেন্দ্রীয় ধোঁয়ার নীচে ব্যবহার করে ধোঁয়া নিষ্কাশন পদ্ধতি।
চাপ ত্রাণ ডিভাইসটি ধোঁয়া টানেল এবং চুল্লির প্রাচীরের জন্য ডিজাইন করা হয়েছে, যা দ্রুত চুল্লির চাপ উপশম করতে পারে।)
গ্যালভানাইজিং ট্যাঙ্কটি বিকৃতি নিয়ন্ত্রণ করতে একটি ইস্পাত কাঠামো প্যান দ্বারা সমর্থিত।)
জিঙ্ক লিকেজ অ্যালার্ম ডিভাইস এবং জিঙ্ক লিকেজ কালেকশন পিট সেট করুন।)
3. তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা
3.1 চুল্লির তাপমাত্রা থার্মোকল দ্বারা পরিমাপ করা হয় এবং পিএলসি (বা তাপমাত্রা নিয়ন্ত্রণ মিটার) এর সেটিং তাপমাত্রাকে তাপমাত্রা নিয়ন্ত্রণ মিটারের (বা পিএলসি) পিআইডি অপারেশনের সাথে তুলনা করা হয় এবং সংশ্লিষ্ট পালস সংকেতটি নিয়ন্ত্রণ করতে আউটপুট হয়। প্রতিটি বার্নারের এয়ার ভালভ।
4. এয়ার রুট ডিজাইন সিস্টেম
আসন্ন বাতাস গরম করার জন্য নিষ্কাশন গ্যাসের ব্যবহার, জ্বালানী খরচ 10% কমানো যেতে পারে।
5. galvanizing চুল্লি জন্য স্বয়ংক্রিয় নিয়ন্ত্রণ সিস্টেম

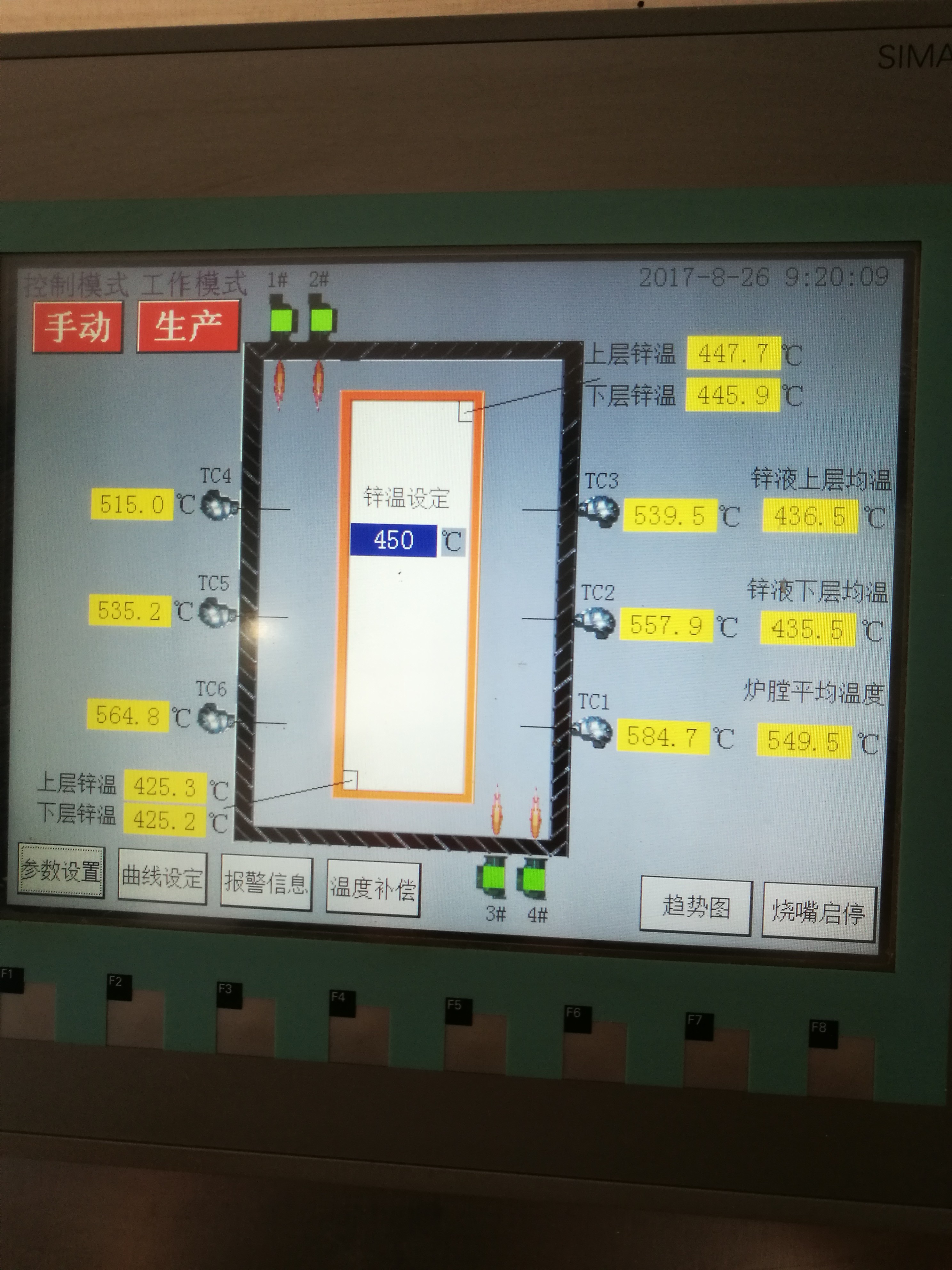

চুল্লির মৌলিক অটোমেশন সিস্টেমে দুটি অংশ রয়েছে: যন্ত্র অটোমেশন এবং বৈদ্যুতিক অটোমেশন।এটি ম্যান-মেশিন ইন্টারফেস (এইচএমআই), পিএলসি, ফিল্ড ইন্সট্রুমেন্ট, তাপমাত্রা নিয়ন্ত্রক, প্রবাহ নিয়ন্ত্রণ ভালভ ইত্যাদি নিয়ে গঠিত।নিয়ন্ত্রণ ব্যবস্থা দুটি মোডে বিভক্ত: ম্যানুয়াল এবং স্বয়ংক্রিয়।
চুলাটি 2টি জোনে বিভক্ত, দুটি কে টাইপ থার্মোকল, একটি তাপমাত্রা নিয়ন্ত্রণ থার্মোকল, অন্যটি এই এলাকার সনাক্তকরণ এবং তুলনা করার জন্য;গ্যালভানাইজিং ট্যাঙ্কে জিঙ্ক তরলের তাপমাত্রা সনাক্ত করতে দুটি কে-টাইপ থার্মোকল রয়েছে।নিয়ন্ত্রণ ফাংশন হল দস্তা তরলের সঠিক তাপমাত্রা পেতে চুল্লির তাপমাত্রা নিয়ন্ত্রণ করা, যখন তরল দস্তা তাপমাত্রার তাপমাত্রা লক্ষ্য তাপমাত্রার কাছাকাছি হয়, সিস্টেমটি স্বয়ংক্রিয়ভাবে শীতল বা উষ্ণতা অবস্থার মোডে প্রবেশ করে (চুল্লি সেট তাপমাত্রার স্বয়ংক্রিয় সংশোধন), দস্তা তরলের তাপমাত্রা ধীরে ধীরে লক্ষ্য তাপমাত্রার কাছাকাছি, কার্যকরভাবে তাপমাত্রার জড়তা প্রভাব প্রতিরোধ করে।অন্যদিকে, যখন দস্তা তরলের তাপমাত্রা কমতে শুরু করে এবং তাপমাত্রা নির্দিষ্ট তাপমাত্রার সীমার চেয়ে কম হয়, তখন সিস্টেমটি স্বয়ংক্রিয়ভাবে গরম করার মোডে স্যুইচ করবে (চুল্লির তাপমাত্রা স্বয়ংক্রিয়ভাবে সংশোধন করা হয়) এবং উপরের প্রক্রিয়াটি পুনরাবৃত্তি করবে।সম্পূর্ণ নিয়ন্ত্রণ ব্যবস্থা চুল্লি চাপ নিয়ন্ত্রণ, জ্বালানী চাপ এবং বায়ু চাপ নিয়ন্ত্রণ দ্বারা সম্পূরক হয়।
