স্বয়ংক্রিয় ট্যাঙ্ক স্বয়ংক্রিয় তাপীকরণ সিস্টেম Galvanizing ট্যাঙ্ক লাইন জন্য উচ্চ তাপীয় দক্ষতা

উচ্চ তাপ দক্ষতা সিই দস্তা ট্যাংক স্বয়ংক্রিয় গরম সিস্টেম

প্রধান উৎপাদন galvanizing ট্যাংক লাইন:

1.গালভাইজিং ট্যাংক

1.1 জ্যোতিষ্কের আকার এবং আউটপুট গার্হস্থ্য, গ্লেন্ভিয়িং কেটলি (দৈর্ঘ্য × × × × × × × × বেধ × প্রস্থ প্রস্থ), বৃত্তাকার নীচে এবং বৃত্তাকার কোণ, দস্তা ক্ষমতা টননেজ নির্ধারণ, মোট ওজন টননেজ গণনা জিংক পাত্রের পাশের ইস্পাত বারকে শক্তিশালী করা), এটির উপাদানটি XG-08। )

1.2 ফ্যাব্রিকেশন মান:

① বেন্ড এবং ইন্টেনমেন্ট অংশের উপাদানটির কোনও সংযোগ নেই, সমস্ত ঢালাইয়ের ক্র্যাক প্রকৃতি, ফ্ল্যাট এবং সোজা, মেকানিক্যাল ফোর্সটি সঠিক হওয়া উচিত, এটি অনুমোদিত নয়।

② স্বাগত ক্র্যাক লেআউট এবং উপাদান যৌথ জেবি / ZQ4000.3-86 গুট-যুগ্ম এবং ঢালাই চীন প্রজাতন্ত্র মান মূল্যায়ন করা উচিত।

③ ঢালাই ক্র্যাক পরীক্ষার JB4730-94 চাপ জাহাজ নির্বিচারে চীন প্রজাতন্ত্রের অ ধ্বংসাত্মক মান।)

2. ট্যাংক ট্যাংক গরম করা

2.1 Galvanizing চুল্লি প্রযুক্তিগত পরামিতি

সিস্টেম গরম চুল্লি, বার্ণিং সিস্টেম, নিয়ন্ত্রণ ব্যবস্থা এবং তাই ইত্যাদি গঠিত। চুল্লি ভারী তেল বা প্রাকৃতিক গ্যাস, জ্বালানী প্রবাহ স্বয়ংক্রিয় নিয়ন্ত্রণ, চুল্লি তাপমাত্রার ভাল নিয়ন্ত্রণ যাতে গরম জলের জন্য তাপ শক্তি জিংক তরল আরো ইউনিফর্ম স্থায়িত্ব তাপমাত্রা।)।

2.2 দমন

জ্যোতিষ্কের আকার এবং আউটপুট চাহিদা অনুযায়ী workpiece galvanized, galvanizing কেটলি (দৈর্ঘ্য × × × × × × × × × × × × × × প্রস্থ প্রস্থ) আকার, উদাহরণস্বরূপ: Galvanizing ট্যাংক 7000 × 1200 × 2200mm (এল × × × × × × × × ×) (রুক্ষ): 9000 × 3200 × 1800mm

2.3 প্রযুক্তিগত পরামিতি

দস্তা তরল কাজ তাপমাত্রা (℃) 435-450 ± 2;

চুল্লি (ফুলে) তাপমাত্রা (℃) ≤650;

ফার্নেস প্রাচীর তাপমাত্রা (℃) ≤50;

তাপমাত্রা উষ্ণতা সহনশীলতা (℃): ± 2

চুল্লি শরীরের তাপমাত্রা (℃): ± 2

বার্নার্স সংখ্যা (ইউনিট): 2units, 450KW / ইউনিট, খরচ: 30 কেজি / ঘন্টা

2.4 অন্যান্য পরামিতি

সব বিস্ফোরণ-প্রমাণ আলো সুড়ঙ্গ আলো)

2.5 প্রযুক্তিগত কর্মক্ষমতা)

উদাহরণস্বরূপ: Galvanizing ট্যাংক 7000 × 1200 × 2200mm (L × W × ডি)

9000 × 3200 × 1800 মিমি (ফেনেস শরীর (রুক্ষ): 9000 × 3200 × 1800 মিমি

উৎপাদন ক্ষমতা: 20000 টন / বছর

ট্যাংক মধ্যে জিংক ক্ষমতা: 282 টন)

দস্তা তরল কাজ তাপমাত্রা: 435-450 ℃

ফার্নিস (ফায়ার টানেল) তাপমাত্রা: 580 - 620 ℃

পূর্ণ শক্তি তাপমাত্রা ক্রমবর্ধমান গতি: 60 ~ 200 ℃ / h, সেটিং বক্ররেখা অনুযায়ী স্বয়ংক্রিয়ভাবে সমন্বয় করা যেতে পারে

ধোঁয়া উপায়: চুল্লি চাপ, এসি ফ্রিকোয়েন্সি নিয়ন্ত্রণ গতি অনুযায়ী, একটি ধোঁয়া নিষ্কাশন পরিষদ ব্যবহার করে।

2.6 ভাস্বরের প্রধান অংশ

একটি। চুল্লি জন্য ইস্পাত কাঠামো

অগভীর শেল, অগ্নি প্রতিরোধক তুলো মডিউল, ফায়ার কম্বল, এবং অন্যান্য উপকরণ অন্তর্ভুক্ত

খ। ফার্নেস কাঠামো :)

চুল্লি পার্শ্ব প্রাচীর গঠন: চুল্লি শরীরের নীচে এবং কাঠামোতে 6 মিমি পুরু ইস্পাত প্লেট ঢালাই চুল্লি শেল সহ স্ট্যান্ডার্ড ইট চাদরের ভেতর, স্টোভ প্লেটের মধ্যে গহ্বর ভরাট গ্লাস ফাইবার হয়, চুল্লি শেল হয় ইস্পাত শক্তিবৃদ্ধি এর তৈরি।

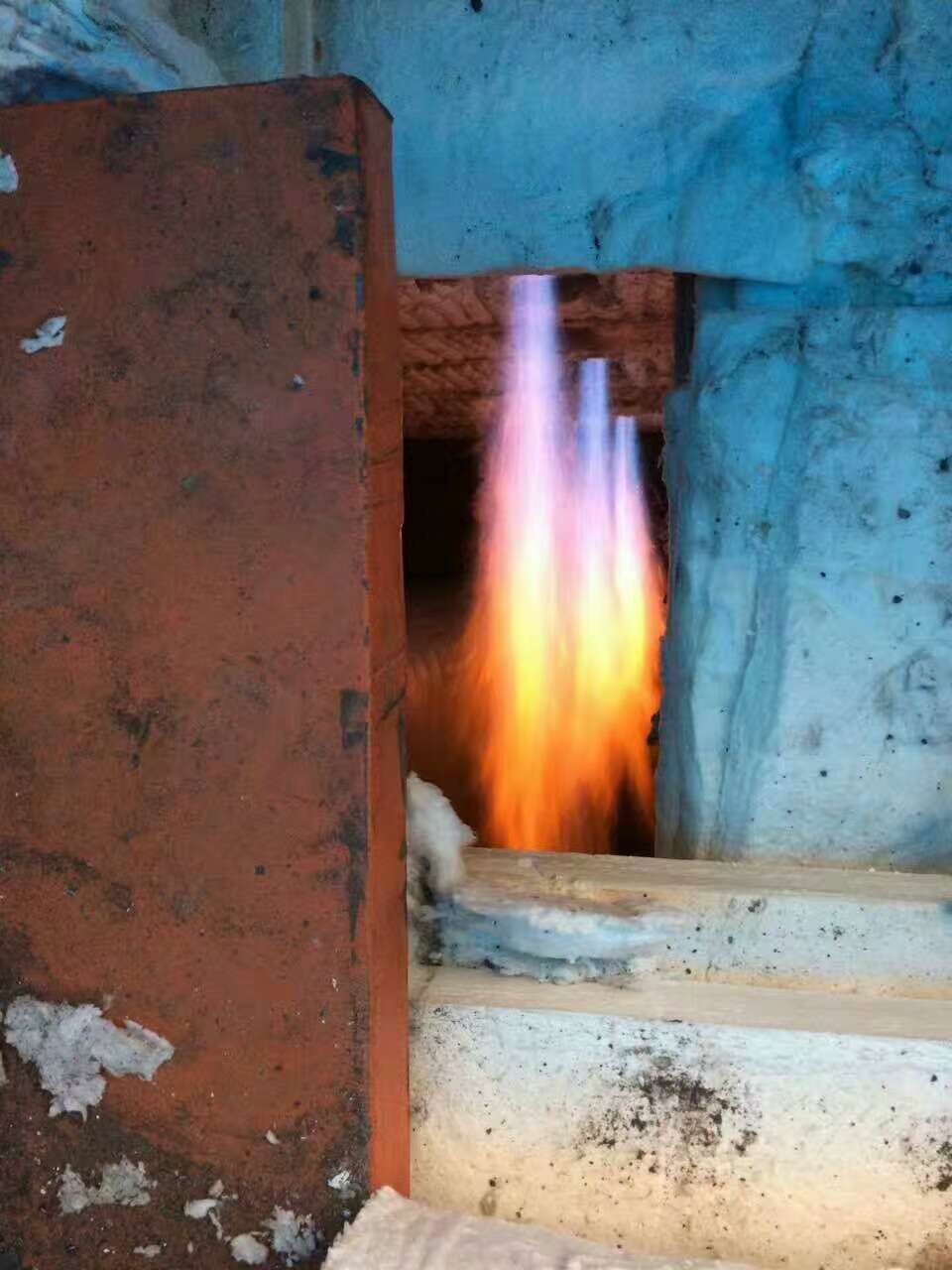

ফেনেসের গঠন: গ্লভানোয়িং ট্যাঙ্কের একতরফা তির্যক বিন্যাসের উভয় প্রান্তে উচ্চ গতির বার্নার সেট করুন, কেন্দ্রীয় ধোঁয়ার নীচে ব্যবহার করে ধোঁয়া নিষ্কাশন পদ্ধতি।

চাপ ত্রাণ ডিভাইস ধোঁয়া টানেল এবং চুল্লি প্রাচীর জন্য ডিজাইন করা হয়, যা দ্রুত চুল্লি চাপ উপশম করতে পারে। )

Galvanizing ট্যাংক একটি ইস্পাত কাঠামো প্যান দ্বারা অঙ্গবিকৃতি নিয়ন্ত্রণ সমর্থিত।)

জিংক ফুটো অ্যালার্ম ডিভাইস সেট করুন, এবং জিংক ফুটো সংগ্রহে পিট।)

3. তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা

3.1 চুল্লি তাপমাত্রা তাপদ্বয় দ্বারা পরিমাপ করা হয় এবং পিএলসি (বা তাপমাত্রা নিয়ন্ত্রণ মিটার) সেটিং তাপমাত্রা নিয়ন্ত্রণ মিটার (বা পিএলসি) এর PID অপারেশন সঙ্গে তুলনা করা হয়, এবং অনুরূপ নাড়ি সংকেত নিয়ন্ত্রণ করা হয় আউটপুট প্রতিটি বার্নার বায়ু ভালভ।

4.এর রুট নকশা সিস্টেম

আসন্ন বাতাসের তাপ নিঃসৃত গ্যাসের ব্যবহার, জ্বালানি খরচ 10% কমে যাবে।

5. চুল্লি চুল্লি জন্য স্বয়ংক্রিয় নিয়ন্ত্রণ সিস্টেম

চুল্লি মৌলিক অটোমেশন সিস্টেম দুটি অংশ অন্তর্ভুক্ত: যন্ত্র অটোমেশন এবং বৈদ্যুতিক অটোমেশন। এটি মানুষের মেশিন ইন্টারফেস (এইচএমআই), পিএলসি, ক্ষেত্রের উপকরণ, তাপমাত্রা নিয়ন্ত্রক, প্রবাহ নিয়ন্ত্রণ ভালভ এবং তাই গঠিত হয়। কন্ট্রোল সিস্টেম দুটি মোড বিভক্ত করা হয়: ম্যানুয়াল এবং স্বয়ংক্রিয়

চুলা 2 জোন, দুই কে টাইপ তাপদ্বয় বিভক্ত, এক তাপমাত্রা নিয়ন্ত্রণ তাপদ্বয়, অন্যটি এই এলাকার সনাক্তকরণ এবং তুলনা জন্য; জৈব তরল তাপমাত্রা সনাক্ত করার জন্য galvanizing ট্যাংক আছে দুই K টাইপ তাপদ্বয়। নিয়ন্ত্রণ ফাংশন জাস্টিস তাপমাত্রা জাস্টিস তাপমাত্রা নিয়ন্ত্রণের জন্য চুল্লির তাপমাত্রা নিয়ন্ত্রণ করতে হয়, যখন তরল জিংক তাপমাত্রার তাপমাত্রা ঘনত্বের তাপমাত্রা, সিস্টেমটি স্বয়ংক্রিয়ভাবে কুলিং বা উষ্ণায়ণকারী রাষ্ট্র মোডে প্রবেশ করে (চুল্লি সেট তাপমাত্রার স্বয়ংক্রিয় সংশোধন), স্থির তাপমাত্রার কাছাকাছি ধীরে ধীরে জিংক তরল তাপমাত্রা, কার্যকরী তাপমাত্রার নিষ্ক্রিয়তার প্রভাব প্রতিরোধ। অন্য দিকে, যখন দস্তা তরল তাপমাত্রা হ্রাস শুরু হয়, এবং তাপমাত্রা নির্দিষ্ট তাপমাত্রা পরিসীমা থেকে কম হয়, সিস্টেম স্বয়ংক্রিয়ভাবে গরম করার মোডে যাবে (চুল্লি তাপমাত্রা স্বয়ংক্রিয়ভাবে সংশোধন করা হয়) এবং উপরের প্রক্রিয়া পুনরাবৃত্তি সম্পূর্ণ নিয়ন্ত্রণ ব্যবস্থা চুল্লি চাপ নিয়ন্ত্রণ, জ্বালানী চাপ এবং বায়ু চাপ নিয়ন্ত্রণ দ্বারা সম্পূরক হয়।

Characterastics:

হট ডুব galvanizing প্রক্রিয়া নকশা বৈশিষ্ট্য উপর ভিত্তি করে, এই ভালো pricinple

উচ্চ গতির পালস গরম, ইউনিফর্ম গরম, উচ্চ তাপ দক্ষতা, জিংক ট্যাংক জীবন প্রসারিত।

হিটিং কন্ট্রোল সিস্টেম, রিয়েল টাইম তথ্য পর্যবেক্ষণ, ফল্ট নির্ণয়ের, এলার্মের সম্পূর্ণ প্রক্রিয়া। জিংক তরল সংরক্ষণ করুন 20%

আসন্ন বাতাসের তাপ নিঃসৃত গ্যাসের ব্যবহার, জ্বালানি খরচ 10% কমে যাবে।
