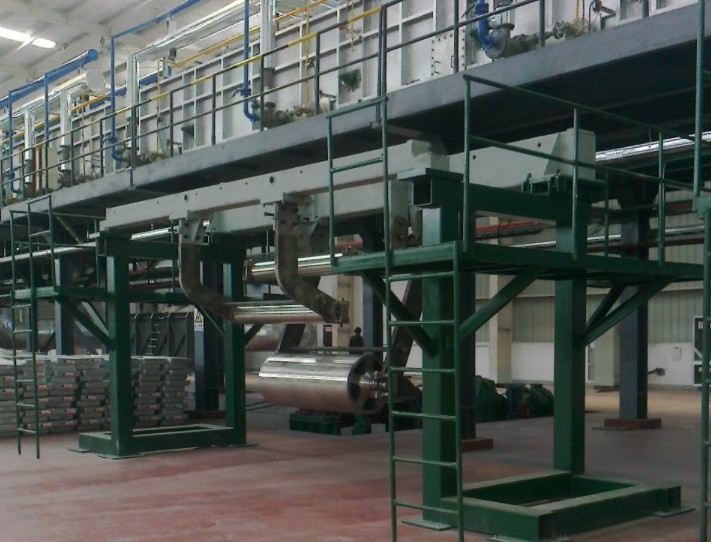

13 * 1.2 * 2.2 মিটার জিংক কেটলি বিশাল ওয়ার্কপিসের জন্য

13 * 1.2 * 2.2 মিটার জিংক কেটলি বিশাল ওয়ার্কপিসের জন্য

  • 13 * 1.2 * 2.2 মিটার জিংক কেটলি বিশাল ওয়ার্কপিসের জন্য
13 * 1.2 * 2.2 মিটার জিংক কেটলি বিশাল ওয়ার্কপিসের জন্য
পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Xinlingyu
মডেল নম্বার: না
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
যোগাযোগ
বিস্তারিত পণ্যের বর্ণনা
মাত্রা (এল * ওয়াট * এইচ):: প্রকৃত আকার অনুযায়ী পাইপ উপাদান:: নিম্ন কার্বন ইস্পাত, হালকা ইস্পাত, জিআই কয়েল, এইচআরসি, সিআরসি
মডেল নম্বার:: কাস্টমাইজড অ্যাপ্লিকেশন:: পাইপ, কাঠামো পাইপ, নির্মাণ পাইলিং পাইপ ড্রেন
স্তর: ইস্পাত, আয়রন, অন্যান্য শর্ত: নতুন
লক্ষণীয় করা:

13 * 1.2 * 2.2 মিটার দস্তা কেটলি

,

এইচডিজি জিংক কেটলি





বিশাল ওয়ার্কপিসের জন্য কাস্টমাইজড হট ডিপ গ্যালভানাইজিং লাইন





আমাদের সেবা

Reasonable যুক্তিসঙ্গত বিনিয়োগের পরিকল্পনা করুন, যুক্তিযুক্ত মডেল ইউনিট নির্বাচন করুন।
Free আপনার জন্য ফ্রি সরঞ্জাম বিন্যাস, কারখানার পরিকল্পনা সরবরাহ করুন।
Free বিনামূল্যে সরঞ্জামের ভিত্তি এবং অঙ্কন সরবরাহ করুন।প্রয়োজনে সরঞ্জামের জন্য সাইটে প্রযুক্তিগত দিকনির্দেশনা সরবরাহ করুন
• ভিত্তি নির্মাণ।
Installation সরঞ্জাম ইনস্টলেশন ও কমিশন সরবরাহ করুন, উত্পাদন লাইনের স্বাভাবিক অপারেশন নিশ্চিত করুন।
AS ASAP সরঞ্জামের সাথে পরিচিত আপনার কর্মীদের সহায়তা করার জন্য পেশাদার প্রযুক্তিগত প্রশিক্ষণ সরবরাহ করুন।



গ্যালভানাইজিং প্রক্রিয়া

প্রবেশ বিভাগ:

1 # (2 #) আনমন্ডিং → 1 # 2 # কাট ক্লিপ খাওয়ানো স্টিক → রূপান্তর ক্লিপ রোলিং → eldালাই মেশিন →

1 # টেনশন রোলার → কেমিক্যাল ডিগ্রিগরিজিং → ক্ষার স্ক্রাবিং → ইলেক্ট্রোলাইটিক ডিগ্রিগেসিং → জলের স্ক্রাবিং → 1 # জল ধুয়ে নিন → 2 # জল ধুয়ে নিন → 3 # জল ধুয়ে নিন air গরম বায়ু শুকানো →

প্রক্রিয়া বিভাগ:

2 # টেনশন রোলার → 1 # সংশোধন → ইনলেট লুপার # 2 # সংশোধন → 3 # টেনশন রোলার uring পরিমাপ রোলার → অ্যানিলিং ফার্নেস → 4 # হিট টেনশন রোলার → দস্তা পাত্র → দ্রুত কুলিং বিভাগ → এয়ার কুলিং → টাওয়ার স্টিয়ারিং রোলার → অনুভূমিক বায়ু শীতলকরণ → স্টিয়ারিং রোলার → ওয়াটার কুলিং → গরম এয়ার শুকানো → 3 # সংশোধন → আলোক মেশিন → স্ট্রেচিং স্ট্রেইটিং মেশিন → প্যাসিভিশন → প্রতিরোধী ফিঙ্গারপ্রিন্ট লেপ মেশিন ing শুকানোর চুল্লি → 4 # সংশোধন → রফতানি লুপার →

প্রস্থান বিভাগ:

5 # টেনশন রোলার → অয়েলিং → আউটলেট শিয়ারিং চিম্টি রোলার → স্টিয়ারিং চিম্টি রোলার → ইপিসি সংশোধন কোয়েলার → পরিদর্শন → প্যাকেজিং are গুদাম



উদাহরণস্বরূপ প্লাস্টিকের কেন্দ্রীভূত পাখা শক্তিশালী ফাইবার

বিস্ফোরণ ক্ষমতা: 13000m3 / ঘন্টা

বায়ুচাপ: 2600pa

কাজের হার: 15 কেডব্লিউ



বি। অ্যাসিড কুয়াশা শুদ্ধ করার জন্য ট্যাঙ্ক

সরঞ্জাম উপস্থিতি: Φ1.8m × 5.1m

উপাদান: পিপি

প্রক্রিয়াজাতকরণের পরিমাণ: 18000 এম 3 / ঘন্টা খালি টাওয়ার বাতাসের গতি: 1.5 মি / সে

স্প্রে স্তর: 2 স্তর যোগাযোগের সময়: মোট প্রতিরোধের: 10 এস

পরিশোধক টাওয়ার: 900 পা

রাসচিগ রিং, পল রিং ফিলার উচ্চতা: 500 মিমি (3 স্তর)

গ্যাস তরল অনুপাত: 500: 1



c.circulating পাম্প

প্রবাহ: 25 মি 3 / ঘন্টা

উত্তোলন: 24 মিটার শক্তি: 15 কেডব্লিউ (3 সেট)







1.3 প্রভাব পূর্বাভাস

জল স্প্রে শোষণকারী মধ্যে আবরণ বন্ধ জাল পরে, অ্যাসিড ধুতির প্রাথমিক ঘনত্ব প্রায় 43 মিলিগ্রাম / এম 3, বায়ুমণ্ডলে নিষ্কাশন গ্যাস স্প্রে শোষণের পরে হাইড্রোক্লোরিক অ্যাসিড ধুয়া পরিশোধন দক্ষতা প্রায় 95% হয়।





2. দস্তা ধুলো প্রসেসিং সিস্টেম

প্রশাসন 2.1 প্রসেস



FAQ

প্রশ্ন: আপনি প্রস্তুতকারক?
একটি: হ্যাঁ, আমরা উত্পাদনকারী। আমাদের কাছে দুটি কারখানা রয়েছে এবং আমাদের নিজস্ব প্রযুক্তিগত দল রয়েছে us আমাদের দেখার জন্য স্বাগতম।



প্রশ্ন: আপনি কী ধরনের পেমেন্ট টার্মটি করতে পারেন?

উত্তর: আমরা টি / টি এবং এল / সি গ্রহণ করতে পারি।


প্রশ্ন: প্রস্তাব দেওয়ার আগে আপনার কী তথ্য প্রয়োজন?
উত্তর: পাইপের ব্যাস, বেধের পরিধি, ব্যবহার, কাঁচামাল ইস্পাত গ্রেড, কয়েল ওজন এবং স্বয়ংক্রিয় ডিগ্রি।

প্রশ্ন: আমি কেবল নতুন ব্যবসা শুরু করলে আমার কী করা উচিত?
উত্তর: তাত্ক্ষণিকভাবে আমাদের সাথে যোগাযোগ করুন, আমরা প্রাক বিক্রয় পরিষেবার জন্য নিখরচায় পরামর্শদাতা সরবরাহ করি।এছাড়াও আমরা আপনাকে কাঁচামাল (ইস্পাত কয়েল) ক্রয়, শ্রমিক প্রশিক্ষণ, আন্তর্জাতিক বাজার মূল্য সমাধান করতে সহায়তা করতে পারি।

প্রশ্ন: আপনি কিউএ করেন?
উত্তর: কঠোর QA করার জন্য আমাদের বিশেষ দল রয়েছে, এটি আমাদের অন্যতম শক্তি:
(1) প্রতিটি গিয়ার বাক্সে কোনও ফুটো নেই গ্যারান্টি দেওয়ার জন্য ভিতরে তেল দিয়ে 8 ঘন্টা পরীক্ষা করা হবে।

(২) প্রতিটি খাদকে কেন্দ্রিক লাফিয়ে দেখার জন্য পরীক্ষা করা হবে।
(3) প্রতিটি রোলার এর সহনশীলতার পরিসরে রয়েছে কিনা তা পরীক্ষা করতে হবে সমালোচনামূলক অংশগুলি সমস্ত মাত্রার জন্য পরিদর্শন করা হবে।

প্রশ্ন: কেন আমাকে আপনার চয়ন করা উচিত, আপনার এবং অন্যান্য চীনা সরবরাহকারীদের মধ্যে পার্থক্য কী?
উত্তর: আমরা 20 বছরেরও বেশি সময় ধরে এই শিল্পে মনোনিবেশ করছি এবং বিশেষত পাইপ তৈরির মেশিনগুলিতে।আমাদের পাইপ তৈরির মেশিন লাইন সরাসরি রাশিয়া, ভিয়েতনাম, ভারত, ইন্দোনেশিয়া এবং এশিয়া, আফ্রিকা, মধ্য প্রাচ্য এবং দক্ষিণ আমেরিকার অনেক দেশে সরাসরি রফতানি করে।





2.2. প্রসেস বর্ণনা:

চিকিত্সা সিলিং ঘর থেকে ব্যাগ ফিল্টার এবং তারপরে টাওয়ার এবং ফাঁপা বলের বাধা দিয়ে চিকিত্সা পৃষ্ঠের ক্ষেত্রফল বাড়াতে অ্যাটমাইজড স্প্রেিং ওয়াহাউট গ্রহণ করুন এবং ক্ষতিকারক কণাকে ফিল্টার করুন, শুদ্ধ প্রভাব পৌঁছে দিন

2.3 সরঞ্জাম ভূমিকা:
উত্পাদনের লাইনে 2.3.1 ধোঁয়া সিল করা ঘর: 1 সেট (8000 * 3700 * 3000 মিমি)

সিলড সেট প্রবেশদ্বার এবং অগ্রিম প্রস্থান উভয় পক্ষের, ইস্পাত কাঠামো উপর জারা প্রতিরোধী প্লেট লাঠি, উভয় পক্ষের উইন্ডোজ ইনস্টল করুন, সিল কক্ষের শর্তগুলি পর্যবেক্ষণ করতে পারেন। ।

২.৩.২ অফ-লাইন ডাল-জেট ব্যাগ ধুলা সংগ্রাহক

পরামিতি:

বায়ুর ভলিউম জমা হচ্ছে: 7200 মি/ ঘন্টা ফিল্টার এলাকা: 120㎡

ফিল্টার রেট: 1 মি / মিনিট সুবিধা প্রতিরোধের: 1200-1500Pa

সুবিধা টেকসই নেতিবাচক চাপ: 5000Pa

২.৩.৩ প্ররোচিত খসড়া ফ্যান

উত্সাহিত উচ্চ তাপমাত্রা প্রতিরোধ কেন্দ্রীভূত ফ্যান চয়ন করুন, 1 সেট, কাজের হার 11 কিলোওয়াট, হ্যান্ডলিং ক্ষমতা: 7200 মি/ এইচ।

২.৩.৪ এয়ার পায়ের পাতার মোজাবিশেষ: কারখানা ভবনের কাঠামো নির্ধারণের জন্য (প্রক্রিয়া বিন্যাসে উল্লেখ করুন)

2.3.5. প্রক্রিয়াজাতকরণের পরে, ধুলো ঘনত্ব (গুঁড়ো) -120mg / মি





।বৈদ্যুতিক নকশা

1. প্রকল্প টিএন - সি - এস বৈদ্যুতিন নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করে।
2. শর্ট সার্কিট, ওভারলোড, ফুটো হিসাবে বৈদ্যুতিক সুরক্ষা ব্যবস্থা সহ ভাল গ্রাউন্ডিং নকশা অ্যাডাপ্ট করুন। নকশা নীতি তারের পৃথকভাবে ভারী বর্তমান এবং দুর্বল বর্তমান।
3. স্টার্ট, স্টপ, নিয়ন্ত্রণ, এবং একই সাথে বর্তমান, ভোল্টেজ, চলমান, স্টপ নির্দেশাবলী রয়েছে।
4. তাপ-প্রতিরোধের তারের।



প্রযুক্তি পরিষেবা

1. গরম গালভানাইজিংয়ের জন্য নকশার পরিকল্পনা সরবরাহ করুন: ওয়ার্কশপ বাদে গরম গালভানাইজিংয়ের জন্য প্রযুক্তি ডায়াগ্রাম।

2. পুরো প্রোডাক্টলাইনের জন্য উপাদান, সরঞ্জাম, বিদ্যুৎ নকশা, উত্পাদন, ইনস্টল এবং নির্মাণ সরবরাহ করুন।কাজের দোকান এবং পাবলিক সরঞ্জাম বাদ দেওয়া হয়।

3. প্রোডাকশনলাইন এবং লোক প্রশিক্ষণে সামগ্রিকভাবে ডিবাগিং সরবরাহ করা।


।সিস্টেম বিন্যাস
1. লেআউট বর্ণনা
১.১ প্রতিটি হট ডুব গ্যালভানাইজিং ট্যাঙ্কগুলি এবং লোডিং এবং ওয়ার্কপিসটি আনডোলিংয়ের যৌক্তিকতা বিবেচনা করে, পুরো প্রোডাকশনলাইনটি 1 জুড়ে, 6.5 মিটার, কারখানার লেআউট গ্রহণ করে o লোডিং * একের ওপারে আনডলিং, কাঁচামাল এবং সমাপ্ত পণ্য এবং একের মধ্যে সংযোগ জুড়ে, প্রাথমিক গরম ডুব গ্যালভানাইজিং সরঞ্জামগুলিতে এক (সিএডিতে বিশদ)
১.২ মনোলি ওয়ার্কপিস লোড এবং আনলোড, অন্যান্য ক্রিয়াকলাপ স্বয়ংক্রিয়ভাবে চালিত।
1.3 সমস্ত স্বয়ংক্রিয় সরঞ্জাম হ্যান্ড / স্বয়ংক্রিয় অপারেশন সেট করা হয়।
2. প্লেন বিন্যাস ডায়াগ্রাম





13 * 1.2 * 2.2 মিটার জিংক কেটলি বিশাল ওয়ার্কপিসের জন্য 0

প্রযুক্তিগত প্রক্রিয়া
1. হট ডিপ গ্যালভানাইজিং প্রযুক্তিগত প্রক্রিয়া

ঘ। সম্পূর্ণ স্বয়ংক্রিয় অপারেশন প্রক্রিয়া ক্রিয়া

2.1 অপারেটিং ম্যানুয়াল ক্রেন লোডিং পজিশনে, এবং ম্যানুয়ালি গ্রুপে ঝুলবে, সমাপ্তির পরে সংকেত;

২.২ প্রাক-চিকিত্সা সম্পূর্ণ স্বয়ংক্রিয় রোলার গ্যালভানাইজিং সরঞ্জামগুলি ওয়ার্কপিসকে অ্যাসিড ট্যাঙ্কে উত্তোলন করে এবং ক্রমাগতভাবে ট্যাঙ্কগুলি প্রবাহিত করে, তারপরে আনলোডিং অঞ্চলে রাখা হয়;

আনডিলিং এরিয়াতে 2.3 ওয়ার্কিস সহায়তার মাধ্যমে শুকনো উত্তরণে নেতৃত্ব দেওয়ার পরে লোডিং ঝুড়িতে প্রবেশ করুন, ওয়ার্কপিসটি জিংক তরলে আনলোডিং মেশিন দ্বারা উত্তোলন করা হয়;

2.4 নিমজ্জন জিংক সিস্টেমের মাধ্যমে দস্তা তরলে নিমগ্ন, নিমজ্জন সময় সন্তুষ্ট করার পরে সেন্ট্রিফিউজ এবং সেন্ট্রিফিউজ দ্বারা উত্তোলন করা হয় এবং তারপরে আনলোডিং অঞ্চলে চলে যাওয়া;

2.5 ব্লাস্টিং দস্তা, শীতলকরণ এবং উত্তরণে ওয়ার্কপিস pourালা;
2.6 অবশেষে স্রাব পরিবাহক বেল্ট pourালাও, পরীক্ষার পরে স্টোরেজ।


P. উত্পাদন লাইন বেসিক সরঞ্জাম, কর্মক্ষমতা এবং পরামিতি

1) স্বয়ংক্রিয় চলমান সংক্রমণ সিস্টেম

1. সরঞ্জাম কর্মক্ষমতা এবং উপাদান কনফিগারেশন

1.1 গ্যান্ট্রি টাইপ স্বয়ংক্রিয় ট্র্যাভেল ক্রেন ট্র্যাঙ্কিং ক্রেনটি প্রিচারেটমেন্ট সিল রুমে রয়েছে, ট্যাঙ্কের উভয় পক্ষের মধ্যে ভ্রমণ করে।

সরঞ্জাম পরামিতি:

মেমিন ইঞ্জিন: L31 মিটার (দুটি রেলের দৈর্ঘ্য) * ডাব্লু 2.3 (দুটি রেল কেন্দ্রের দূরত্ব) * এইচ 4.5 মিটার (পার্শ্ববর্তী সহায়তার সুবিধা)

জ্যান্ট্রি টাইপ মিডল রেল সিঙ্গল মেরু পিকিং ক্রেন: 1 সেট, লেভেল ট্র্যাভেলিং ভি = 6-15 মি / মিনিট (ফ্রিকোয়েন্সি কন্ট্রোল), উত্তোলন অপারেশন ভি = 5-15 মি / মিনিট (ফ্রিকোয়েন্সি কন্ট্রোল), উত্তোলনের উচ্চতা 3200 মিমি, উত্তোলনের গুণমানের -1000 কেজি (ধারণ করে) মেরু, আলনা এবং টুকরা ওজন)

রুনিং পিচ সময়: 10 মিনিট (10 মিনিটের উপরে সামঞ্জস্য করতে পারেন)

উপাদান লোডিং ইরেক্টর এর উত্তোলন উচ্চতা 1 মি

1.2 সহায়ক উপাদান ট্রলি এবং শুকানোর গ্যালারী:

আকার: 6500 মিমিএক্স 700 মিমি



শক্তি: 18 কেডব্লু

1.3 ডিসচার্জ কনভেয়র

আকার: 3000mmx700 মিমি

শক্তি: 12 কেডব্লু



2) সরঞ্জাম, সুবিধা জারা প্রতিরোধ।

1. ট্যাঙ্ক বিরোধী জারা:
ট্যাঙ্ক কাঠামো: স্থলভাগের উপর কংক্রিট ভিত্তি তৈরি করুন এবং বাহ্যিক ব্যবহারের জন্য প্রিসেট অ্যাঙ্কোরিংকে শক্তিশালী করুন।
ট্যাঙ্ক পরামিতি:

নাম ডিম (এল * ডাব্লু * হুম) পরিমাণ ফাংশন
অবনমিত ট্যাঙ্ক 1580 * 700 * 1000 6 টি সেট তেল এবং মরিচা সরান
অ্যাসিড ট্যাঙ্ক 1580 * 700 * 1000 3sets মরিচা সরান
ধোলাই ট্যাঙ্ক 1580 * 700 * 1000 4sets
ফ্লাক্স ট্যাঙ্ক 1580 * 700 * 1000 1 সেট ওয়ার্কপিসের সক্রিয় পৃষ্ঠ





2. ওজন সিস্টেম:
স্বয়ংক্রিয় নিয়ন্ত্রণ, সর্বাধিক 100 কেজি / ঝুড়ি, যথার্থতা 2kg
৩. পাত্রের মধ্যে রাখার ব্যবস্থা
পুরো সরঞ্জাম, পাত্র সময়, 1 ঝুড়ি / মিনিট রেকর্ড (নিমজ্জন সময় অধীনে অনুমতি দেয়)
4. পাত্র নিমজ্জন সিস্টেম:
সংক্রমণ সরঞ্জাম, উত্পাদন বীট অনুযায়ী নিমজ্জন সময় নিয়ন্ত্রণ।
৫. পাত্র সেন্ট্রিফিউজ সিস্টেমের বাইরে
অটো সেন্ট্রিফিউজ ফাংশন সহ পুরো সরঞ্জাম, স্বয়ংক্রিয় নিয়ন্ত্রণ
6. গালভানাইজিং ঝুড়ি টার্নআরন্ড সিস্টেম:
স্বয়ংক্রিয়ভাবে বিট অনুযায়ী ঘুড়ির টার্নআরআন্ড নিয়ন্ত্রণ করুন
মোট পাওয়ারের উপরে 20KW
4) পোস্ট চিকিত্সা:
1. ব্লাস্টিং দস্তা সিস্টেম:
স্বয়ংক্রিয়ভাবে উপাদান লোড এবং আনলোড হচ্ছে, পাওয়ারটি 2KW
2. কুলিং সিস্টেম:
স্বয়ংক্রিয়ভাবে উপাদান লোড এবং আনলোড হচ্ছে, পাওয়ারটি 2KW
৩. প্যাসিভেশন সিস্টেম:
স্বয়ংক্রিয়ভাবে উপাদান লোড এবং আনলোড হচ্ছে, পাওয়ারটি 2KW
4. স্পিন শুকানোর সিস্টেম:
স্বয়ংক্রিয়ভাবে উপাদান লোড এবং আনলোড হচ্ছে, পাওয়ারটি 5KW


পরিবেশ সুরক্ষা সরঞ্জাম (দস্তা ধুলো, বর্জ্য জল এবং বর্জ্য অ্যাসিড)
1. হাইড্রোক্লোরিক অ্যাসিড কুয়াশা এবং নিষ্কাশন গ্যাস চিকিত্সা সিস্টেম
হাইড্রোক্লোরিক অ্যাসিড মিস্ট আমি মূলত অ্যাসিড ওয়াশিং ট্যাঙ্ক এবং ফ্লাক্স ট্যাঙ্ক বাষ্প থেকে প্রাপ্ত, এটি অ্যাসিড কুয়াশা এবং বাষ্পের মিশ্রণ।
1.1 প্রযুক্তি নকশা



অ্যাসিড কুয়াশা শোষণ প্রক্রিয়া প্রবাহ ডায়াগ্রাম
1.2 ডিভাইসের বিবরণ:
1.2.1 অ্যাসিড কুয়াশা সিল করা ঘর: আকার প্রায় 16500 * 2500 * 3000 মিমি
